陶瓷膜

您当前所在位置：首页 >> 产品展示 >> 陶瓷膜

过滤器

废水处理工程（图文陶瓷膜组件+工艺流程图+业绩图+陶瓷膜过滤器图+陶瓷膜过滤池图

陶瓷膜材料是由孔径较大（5-200μm）,机械强度高，过滤阻力小的陶瓷支撑体和孔径较小（0.05-10）的表面膜过滤层组成，具有过滤精度高，过滤阻力小，清洗再生性能好等优点。陶瓷膜过滤元件从孔大小可分微滤膜和超滤膜，从结构上可分为单通道和多通道，从过滤方式可分内滤膜和外滤膜
产品主要性能指标：

材质	膜孔径（μm）	膜气孔率（%）	抗弯强度Mpa	耐酸度（%）	耐碱度（%）	热膨胀系数	最高工作温度℃
刚玉质	0.2-10	38-45	15-23	≥99.5	≥99.5	3.4×10-6	600
碳化硅	5-30	38-45	21-24	≥98	≥98	3.4×10-6	950
堇青石	5-100	38-45	15-23	≥98	≥98	3.4×10-6	900

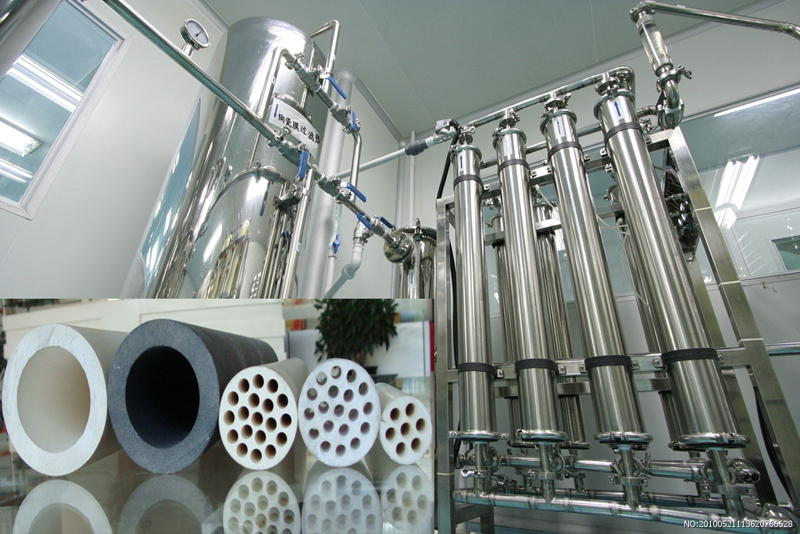

多通道陶瓷膜组件
多通道无机陶瓷膜组件是装配陶瓷膜元件的耐压壳体，根据工业生产需要可以通过不同规格的膜组件壳体实现不同外径、不同面积的陶瓷膜元件的集中装填。单套膜组件装填膜面积为0.05平方米至20平方米不等。膜组件的外形设计、密封设计等对陶瓷膜成套系统的运行至关重要。该系列设备可根据不同过滤精度、不同类型的膜管（陶瓷膜或陶瓷复合膜）的几十种规格型号，用来满足不同客户、不同体系、不同技术要求及不同的处理量的需求.
装填膜元件数： 1，3，7，12, 19，37，61，99芯
匹配膜元件长度直径：250～1200mm/外径25、30、40mm
主体材质：SUS304、SUS316（L）不锈钢，钛金属，聚丙烯
密封材质：三元乙丙胶，氟橡胶，硅橡胶等
接口形式：法兰、卡箍、活接/DN15-400
标准：ISO,DIN/化工级，卫生级
产品主要规格

产品规格mm（直径*长度）	过滤面积m2	膜孔径（μm）	透水量m3	最大工作压力MPa	通道数
25×1000	0.13	0.5-7	0.1-0.4	1.6	7
30×1000	0.24	0.5-7	0.2-0.6	1.6	19
40×1000	0.30	0.5-7	0.2-1.0	1.6	19
40×1000	0.45	0.5-7	0.5-1.5	1.6	37

工作原理
陶瓷膜过滤是一种错流过滤形势的流体分离过程，用泵将被过滤的液体送入表面涂有陶瓷膜的通道内，膜层将所有粒径大子膜孔径的物质截留下来，净化液将通过膜层和支撑体，被过滤液体流动的方向和净化液体渗出的方向垂直，形成错流过滤，通道内液体的流动可减轻污染层的形成。

陶瓷膜分离设备的应用领域
石油化工
化学溶液的精密过滤和净化
催化剂的回收和富集
产品净化分级浓缩
废油净化处理再生
油田注水净化处理
烟气除尘

环保废水
冶金行业含油乳化液废水除油
工业循环水除悬浮物
煤化工含油废水除油
高温蒸汽冷凝水除油除铁
含贵重金属废水处理

生物制药
抗生素：硫酸枯杆菌素，头孢菌素，肌苷、红霉素等
发酵有机酸：乳酸，柠檬酸等
氨基酸：赖氨酸、谷氨酸。苯丙氨酸、甘氨酸等
单通道陶瓷膜滤芯规格（单位mm）

序号	规格（外径×内径）	长度
1	Φ300×Φ240	L=500、800、1000
2	Φ280×Φ220	L=500、800、1000
3	Φ200×Φ140	L=500、800、1000
4	Φ150×Φ110	L=500、800、1000
5	Φ150×Φ90	L=500、800、1000
6	Φ100×Φ60	L=500、800、1000
7	Φ80×Φ50	L=500、800、1000
8	Φ60×Φ40	L=500、800、1000
可根据客户要求定做各种规格材质

PT963陶瓷膜除油过滤器

参数型号	尺寸 DN*H mm		处理能力 m3/h	过滤面积 m2	工作温度 ℃	工作压力MPa	除油效果 %	除悬浮物效果 Mg/L
PT963CF16	1600	5280	10～15	17	40-100	0.6-1.0	65-85%	≥85%
PT963CF18	1800	5430	15～20	20	40-100	0.6-1.0	65-85%	≥85%
PT963CF20	2000	5510	20～30	27	40-100	0.6-1.0	65-85%	≥85%
PT963CF24	2400	5780	30～35	42	40-100	0.6-1.0	65-85%	≥85%
PT963CF28	2800	6050	35～50	59	40-100	0.6-1.0	65-85%	≥85%
PT963CF30	3000	6150	50～60	67	40-100	0.6-1.0	65-85%	≥85%
PT963CF32	3200	6220	60～80	82	40-100	0.6-1.0	65-85%	≥85%
PT963CF35	3500	6850	80～90	95	40-100	0.6-1.0	65-85%	≥85%
PT963CF40	4000	7000	90～100	104	40-100	0.6-1.0	65-85%	≥85%
PT963CF42	4200	7250	100～120	120	40-100	0.6-1.0	65-85%	≥85%
PT963CF44	4400	7300	120～140	140	40-100	0.6-1.0	65-85%	≥85%
PT963CF50	5000	7770	140～160	157	40-100	0.6-1.0	65-85%	≥85%
备注	主体材质：可根据客户要求定做各种材质：Q235、304、316（L）等

三种控制方式：压差控制、手动控制、定时控制
PT963陶瓷膜循环水过滤器

参数型号	尺寸 DN*H mm		处理能力 m3/h	过滤面积 m2	工作温度 ℃	工作压力MPa	过滤流速（m/h）	除悬浮物效果 Mg/L
PT963G28	2800	6050	80～100	98	40-60	0.4-0.8	1.0～1.5	1～30
PT963G30	3000	6150	100～120	112	40-60	0.4-0.8	1.0～1.5	1～30
PT963G32	3200	6220	120～150	137	40-60	0.4-0.8	1.0～1.5	1～30
PT963G35	3500	6850	150～190	160	40-60	0.4-0.8	1.0～1.5	1～30
PT963G40	4000	7000	180～230	173	40-60	0.4-0.8	1.0～1.5	1～30
PT963G42	4200	7250	240～300	200	40-60	0.4-0.8	1.0～1.5	1～30
PT963G44	4400	7300	270～330	233	40-60	0.4-0.8	1.5～2	1～30
PT963G50	5000	7770	400～500	262	40-60	0.4-0.8	1.5～2	1～30
备注	主体材质：可根据客户要求定做各种材质：Q235、304、316（L）等

陶瓷膜高温烟气净化过滤器
陶瓷膜在冶炼、食品加工、医药、石油化工和生物技术等方面主要应用在烟气除尘和粉体回收方面
陶瓷膜为多孔结构的非对称膜，其过滤性能类似于固定堆积床层，即被脱除的物质大都在表面，易于清洗，陶瓷膜过滤器在进行气固分离操作时，与液固分离的情况类似，可采用终端过滤和错流过滤两种基本方式。
在终端过滤中，气溶胶颗粒到达滤材表面的轨迹大致与滤材垂直，混合流体通过过滤介质，导致颗粒在上游面沉积，即表面过滤，或在深层过滤的情况下颗粒进入滤材。
在错流过滤过程中，颗粒随气体进入过滤器时，空气动力场使得他们向过滤介质迁移，那些转向沉积在介质表面的颗粒和被捕捉的颗粒一起形成滤饼，在一定条件下，滤饼可能由于穿过流的剪切力而被除去，通常，在错流过滤过程中，与表面过滤不同，滤饼的形成和脱除同时发生，在适当条件下，达到动力学平衡，此时，滤饼的脱除速度等于颗粒沉积速度，滤饼的平均面积负载保持常数。 主要指标：
烟气处理量：3000-200000Nm3/h
单元烟气处理量：1000-10000 Nm3/h
单元体积 (1600-2800)*(4500-6200)；
单元过滤面积：10-150m2
烟气温度：200-500°C
进口烟气含尘量：1-8g/Nm3
设计虑速：2-8cm/s
出口烟气含尘量：3-20mg/Nm3
反冲时间：0.2s
反冲气体压力：0.45-0.6mpa
控制系统：压力控制，时间控制
过滤器再说方式：在线高压脉冲反冲；
反冲周期：20-60min；
性能特点
过滤效果搞，截留尘粒子径小于0.5微米，尘粒子浓度小于1mg/Nm3,过滤风速可达到6cm/s以上
适用于各种高温高压、腐蚀性介质过滤
工作原理：
一、正压外滤方式，灰尘收集在滤芯外侧。
二、采用表面过滤机理滤饼过滤的方式。
三、在线脉冲反吹，以脉冲控制仪控制反吹动作，控制装置可接线至中央控制室。

主要应用
适用于冶金行业贵重金属回收领域，粉尘中含有贵金属成分，如：铂、钛、镍、钴、锡、铅、铜铝等等烟气，可以完全回收烟气中的金属成分；
冶金冶炼行业，高温烟气以及高温煤气的除尘等
煤气化工艺、电力锅炉烟尘的处理、垃圾焚烧尾气除尘
主要技术参数：

名称	贵金属除尘器	细废粉除尘器	硅粉除尘器	合成气体除尘器
规格尺寸	1600*4500mm	1800*4700mm	2400*5200mm	3000*6200mm
过滤面积	17m2	34 m2	57 m2	60 m2
处理量	1000Nm3/h	1000 Nm3/h	1000 Nm3/h	10000 Nm3/h
过滤精度	3µm	3µm	3µm	0.5µm
工作压力	0.6mpa	0.6mpa	0.6mpa	0.3-0.6 mpa
工作温度	180℃	300℃	80℃	260-300℃
滤后粉尘浓度	≤20mg/Nm3	≤20mg/Nm3	≤20mg/Nm3	≤5mg/Nm3
使用寿命	三年	三年	三年	三年

烟气处理工程（工艺流程图+高温低温陶瓷膜除尘器设备图）、

日照钢铁公司烟气除尘工程
